1.设备适应性：

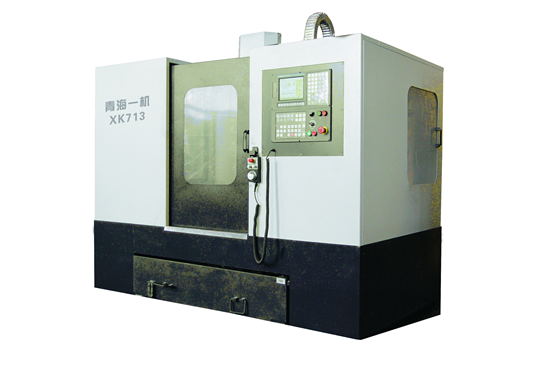

XK713型数控床身铣床是一种高效型、经济型的机床。机床刚性高、加工精度好，可以自动连续完成对零件的铣、钻、镗、扩、铰等多种工序加工，适用于中等批量生产的各种平面、阶梯面、沟槽、圆弧面、螺旋槽、齿轮、花键孔等各种形状零件的加工。可广泛应用于机械行业及其他行业的机械加工、机修部门，尤其对于成批零件加工、模具加工和较精密零件加工具有很强的应用性。
2. 设备主要结构特点：
● 主轴采用高性能变频电机配变频器经过两档齿轮机械变速以实现机床主轴的无级调速。变速操纵机构采用间隙齿轮齿条机构控制，通过高低档转换手柄以实现手动挂档变速。
● XH713主轴采用同步带传动，1:1.5降速；换刀装置采用整体斗笠式刀库。
● 主轴松拉刀机构采用打刀缸、具有响应快、力量大、稳定性好等特点。
● X、Y、Z直线坐标均采用伺服电机通过高精度无齿隙联轴器与精密级滚珠丝杠副直联，丝杠轴承采用高精度、高刚性成组角接触球轴承，稳定性好、精度高，保证了机床的传动刚性、位置精度和高传动精度。
● 机床三个进给方向的基础导轨全部中频淬火，磨削加工，硬度可达到HRC48以上，与其相配合的导轨面粘贴塑料导轨板，具有导轨副摩擦小，精度保持良好。
详细参数:
项 目
|
名 称
|
单位
|
XK713
|
XH713
|
工作台
|
工作台面积（长×宽）
|
mm
|
1000×320
|
最大承载
|
kg
|
300
|
T型槽(槽数×槽宽×间距)
|
mm
|
3×14×80
|
行程
|
X轴行程
|
mm
|
600
|
Y轴行程
|
mm
|
320
|
Z轴行程
|
mm
|
450
|
主轴端面至工作台台面距离
|
mm
|
90～540
|
主轴
|
主轴锥孔
|
|
ISO 7:24 锥度No.40
|
主轴转速
|
r/min
|
30～6000
|
30～4000
|
主轴轴径
|
mm
|
Φ60
|
主轴电机功率
|
kW
|
5.5
|
主轴最大输出扭矩
|
N.M
|
108
|
78
|
进给
速度
|
快速移动速度(X、Y、Z)
|
mm/min
|
8000
|
切削进给速度(X、Y、Z)
|
mm/min
|
10～4000
|
进给电机输出扭矩
|
N.m
|
X、Y、Z：6
|
自动换刀系统
|
刀柄型式
|
|
MAS403/BT40
|
刀库（斗笠式）
|
把
|
/
|
12
|
刀具最大直径/长度/重量
|
|
Φ78mm/200mm/8kg
|
换刀时间
|
s
|
/
|
6
|
精度
|
定位精度（X、Y、Z）
|
mm
|
O.02/全长
|
重复定位精度（X、Y、Z）
|
mm
|
O.012/全长
|
其它
|
电源容量
|
KVA
|
25
|
气源、气压
|
|
250L/min； 0.4～0.6Mpa
|
机床外形尺寸
|
mm
|
2220×1700×2350
|
机床重量
|
kg
|
3000
|
3500
|
